냉동용 우레탄패널의 특징
우레탄패널이란 경질폴리우레탄 폼의 자기 접찹성을 이용하여 표면재와 우레탄폼을 일체화 시켜,
복합재료의 구조재로 사용하는 것을 말하며 경질폴리우레탄은 타 단열재와 비교하여 다음의 특징을 갖고 있다.

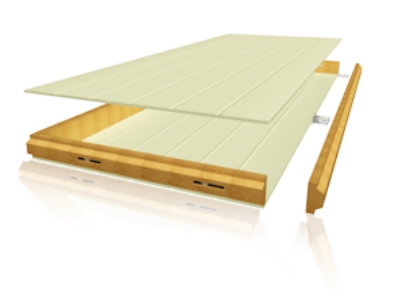

패널의 구조
고밀도 우레탄 브림(BRIM)에 패널 체결용 화스너(Fastener)를 설치하고 이를 패널 4면 외장용 소재로 활용하여 양면을 강판으로 마감한 후 내부를 단열성이 우수한 경질폴리우레탄 폼으로 충진한다.
표면재 : EMB (엠보싱 컬러강판)철판 0.5T
SIL(실리콘 컬러강판)철판 0.5T
STS(Stainless steel)Plate 0.5T
체결 방식 : Galvanized steel Fastener
작동원리
요철형상의 강성 브림을 은촉 이음형태로 결합하고 화스너로 압착/체결하여 패널 조립면의 기밀성과 시공 및 분리,이설의 편의성을 향상 시킨다.
UCF PANEL
UCF(Urethane Coldstorage Fastener) 패널은 협력사인 (주)삼원기연에서 생산하는 대형냉동창고 전용 우레탄패널로 다음과 같은 특징이 있다.
-국내 최초의 우레탄 브림 몰드 제조기술 확보
자동화 공정에 의해 우레탄 발포물을 연속 제조,가공할 수 있는 발포물 성형장치를 자체 개발하여발포,압출,성형 제조공정의 최적화를 통하여 품질의
안정성과 공정개선을 도모하였다.
- 제조공정 및 생산방식의 개선으로 제품의 성능 및 시공의 정밀도 구현
기존 지그몰드 화스너 타입 생산 방식을 고밀도 우레탄 몰드 화스너 타입으로 개선하여 생산성,단열성 향상 및 시공의 정밀도를 구현

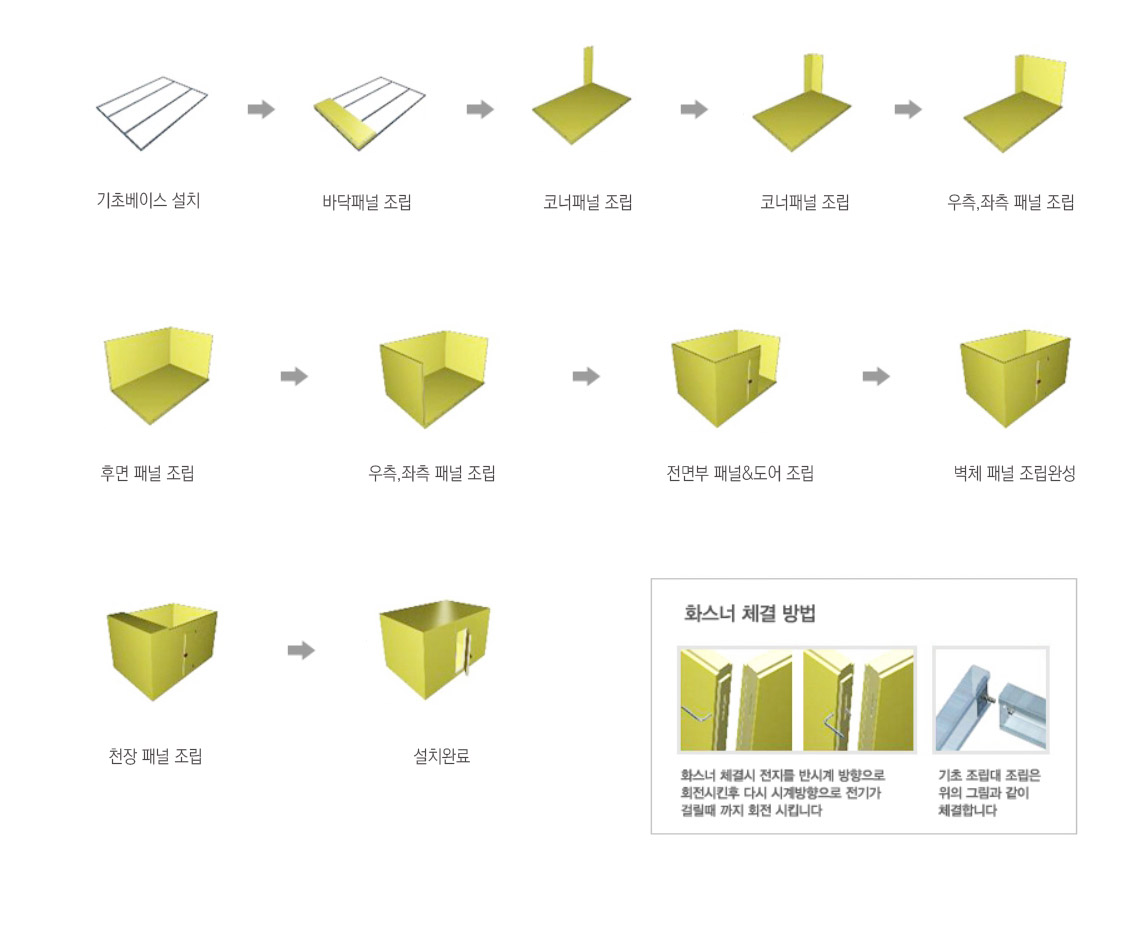

패널 조립순서
화스너 체결방식의 패널 조립 순서입니다.
